廣加環800g氧氣源高濃度臭氧發生器YT-024-800A

1、臭氧發生器技術參數及報價（見附表）

機器形式	蜂窩機立式
設備材質	機箱：304不銹鋼；放電管：外殼304內管316；介質：石英玻璃管 機箱厚度1.2mm、發生管厚度3mm、放電管厚度1.5mm
電壓頻率	三相380V/50HZ
額定功率	7KW（單臭氧機功率，不含氣源和冷卻水部分）
臭氧濃度	80-120mg/l
工作電壓	5-6KV
氣量	160L/Min
設備尺寸	1600*750*1900mm
臭氧進出口徑	DN20，4分
使用環境	干燥潔凈、溫度＜35℃，相對濕度≤80%；嚴禁易燃易爆場所使用
冷卻方式	水冷，水流量≥1M³/h，冷卻水溫20-30℃
機器配置	蜂窩式間隙放電臭氧管、高頻高壓電源等、PLC控制系統模塊，高清觸屏顯示屏等
主要特點	自動控制（可以設置多組時間定時開關無需人員控制） 遠程控制（可以聯動電腦端實現遠程控制） 手動控制（可以自由開關，任何時候均可開關使用） 氣量調節（可以根據使用現場情況自由調節所需氣量） 濃度調節（機器自帶濃度調節器，根據需求10-100%任意調節）

2、環境條件及設計條件
2.1 氣源條件
臭氧發生器使用氧氣源（臭氧發生器自帶制氧機，利用環境空氣制成氧氣供臭氧發生器使用）。
2.2 電源條件
380V  50Hz  臭氧放電系統設備要求負荷8KW
3、臭氧發生器設計、制造和檢驗標準
3.1 臭氧發生器設計、制造標準
臭氧發生器嚴格按照以下標準設計制造：
   3.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；
   3.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》；
 3.2 臭氧發生器檢驗標準
   3.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》；
4、技術方案
基本設計數據
原料氣                              氧氣
   臭氧產量                            800g/h
臭氧濃度                          80-120mg/L

5、系統總體說明

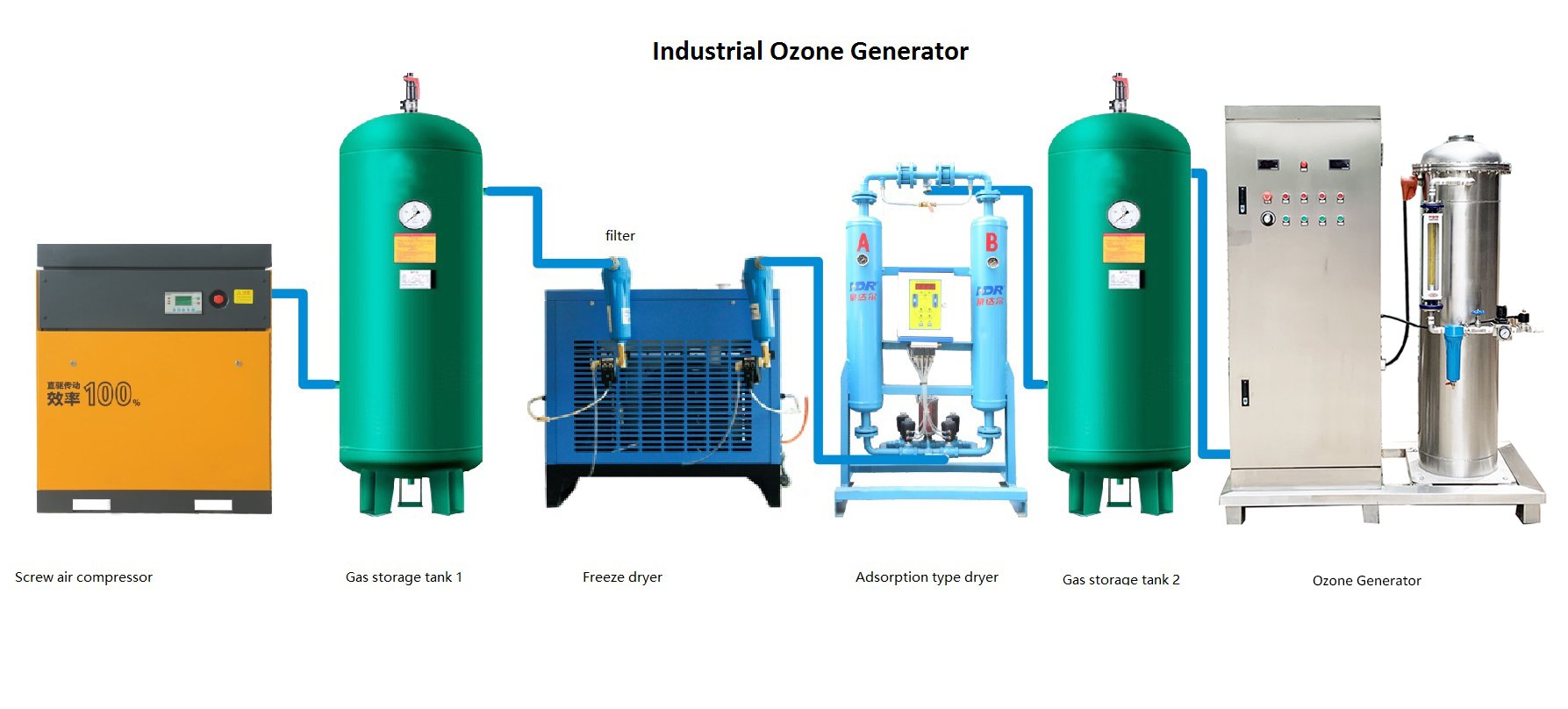

本系統配套產量800g/h的臭氧發生器1臺，采用干燥潔凈空氣為氣源，系統由無油空壓機、冷凍干燥機、吸附干燥機、精密過濾器、PSA制氧機、高頻高壓電源、臭氧放電室以及控制系統等組成。
6、產品特點及性能說明
◆先進的電暈放電技術
◆最優化的機械設計
◆先進的IGBT供電單元
◆低諧波污染
◆低能耗
◆臭氧濃度高、結實耐用
◆結構緊湊
◆低維護工作量
◆放電體
 臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。
7、臭氧系統機組概況、安裝條件及注意事項
7.1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域
7.2、室內有220v/50Hz交流電源。部分臭氧設備同時需要用到380V/50Hz交流電源
    7.3、環境溫度要求：0℃-33℃
    7.4、環境適度要求：≦65％
    7.5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上
    7.6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝風扇或空調
